货号 | 品名 | 描述 | 规格 |
76000 | ibidi微光刻照射系统 | ibidi Micro Illumination System: ibidi Micro Illumination System, External Power Supply, Mask Holder, Slide Holder, Dish Holder, Demo mask | 1套 |
ibidi微光刻照射系统(ibidi Micro Illumination System)
一站式微加工紫外光照射平台
• 紧凑型台式系统：可直接配合盖玻片腔室（如µ-Slides和µ-Dishes）使用。
• 兼容湿实验室环境：无需洁净室。
• 用户友好且通用：适用于各类微结构制备应用。
应用
ibidi微光刻照射系统是一款紧凑、易用的台式平台，将光诱导微加工技术带入日常实验室，彻底摆脱了对洁净室的依赖。该系统兼容µ-Slides和µ-Dishes等盖玻片载具，支持包括光图案化 (Photopatterning)、水凝胶微结构制备和光点击化学在内的广泛2D和3D实验方法。用户可以精确控制细胞贴壁、迁移和组织形成的时间与空间位置，从而构建出具有生理相关性的体外微生理模型。
• 光图案化：高精度表面图案可引导细胞行为。通过空间受控的表面功能化或蛋白图案，定义细胞的贴壁与迁移行为。
• 光诱导创伤：在汇合单层细胞中光诱导生成无细胞区，用于伤口愈合及细胞迁移研究。
• 光点击化学：实现化学反应的空间与时间控制。
• 采用正性或负性光刻胶的光刻(Photolithography)与软光刻(Soft lithography)技术。
• 对光交联水凝胶和生物墨水（如：甲基丙烯酸明胶 (GelMA)、胶原蛋白、透明质酸或PEG-DA、PEG-NB）进行光聚合，以构建特定的2D/3D微架构。
• 利用365 nm光引发剂（如：Irgacure, LAP）对块状材料或表面进行光诱导结构化。
|
|
技术特点
• 配备高准直性的365 nm LED，提供大面积均匀的紫外光照射区域，实现清晰的图案转移。
• 光线从样品下方进行紫外照射，非常适合与盖玻片底部的实验器皿（如µ-Slides和µ-Dishes）使用。
• 占地面积小的台式系统——无需任何外部设备或基础设施。
• 直观易用的操作——无需安装任何软件或连接电脑界面。
• 灵活的应用——适用于各种多功能的微结构制备。
光罩兼容性
• 支持标准的3英寸光罩(photomasks)，适用于各种图案化应用。
集成安全盖
• 配备安全盖和安全锁定机制，确保操作安全。
兼容湿实验室环境
• 专为在标准实验室台面使用而设计——无需洁净室。
• 可选下压架 (Downholders)： 最大限度缩小光罩与样品之间的间隙，从而获得最佳的分辨率和图案转移效果。
• 可选孔板插片 (Well Inserts)： 减少开放式µ-Slides的样品体积并降低弯液面效应，提高图案化的一致性。
• 提供适用于ibidi µ-Slides和µ-Dishes的即用型光罩模板。
• ibidi微光刻照射系统随附一张演示光罩(photomasks)，方便您针对具体的实验应用进行简单的概念验证(proof-of-concept)实验。
什么是ibidi微光刻照射系统？ 微光刻照射系统利用高度准性的紫外光(365 nm)来引发光敏化学反应，从而实现材料在微米尺度上的精确结构化与图案化。

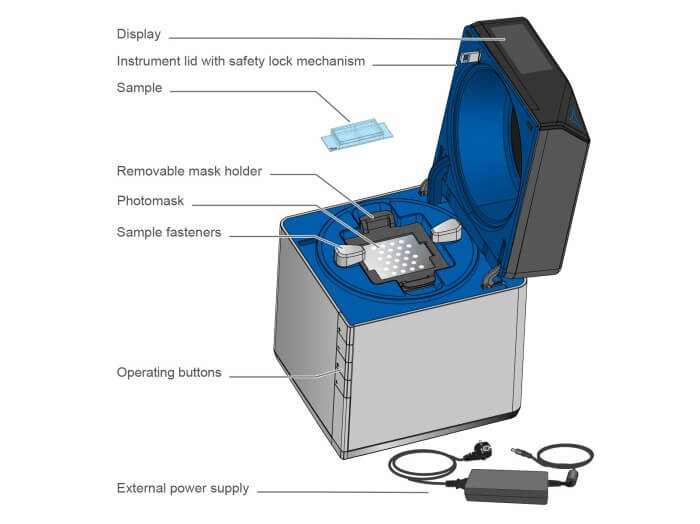

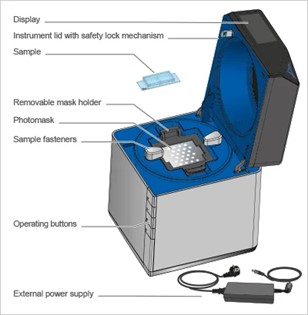

该系统的技术配置是怎样的？ 该系统采用倒置式配置：紫外光从下方穿过光罩（Photomask）投射到样品（如µ-Slides或µ-Dishes）上，实现空间受控的聚合、交联或表面功能化。 | 这是个动态图 | |
光诱导化学的原理是什么？ 紫外光（365 nm）被用于在各种物理、化学和生物应用中引发化学反应。通过使用光罩，可以在特定区域阻挡光线，从而限制化学反应仅在需要的地方发生。对于表面结合反应，此过程可创建二维（2D）图案；而对于块状材料（如可光交联的水凝胶）中的反应，则可形成三维（3D）结构。 |
|
紫外诱导化学反应的操作流程是怎样的？
ibidi微光刻照射系统通过几个简单的步骤简化了微加工过程：
1. 首先准备好实验器皿；
2. 插入光罩并将实验器皿放入系统中，启动照射过程；
根据需要对样品进行后续处理（如清洗、包被或其他精加工）。 您的定制微结构表面现已准备就绪，可以投入使用。

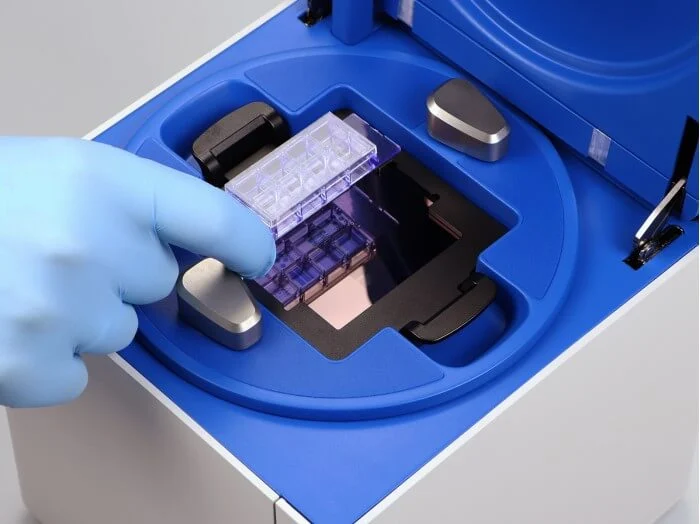

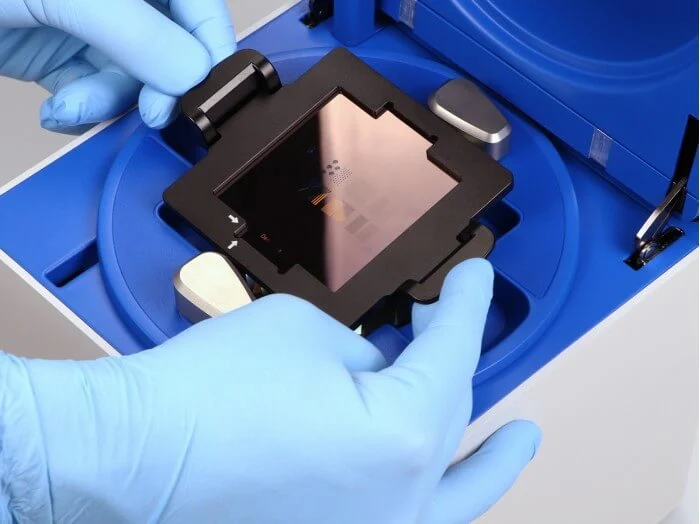

1. 放入光罩与光罩支架 将标准3英寸光罩放入光罩支架中，然后将其插入仪器内。 | 2. 将样品放置在光罩上并开始曝光 灵活的定位方式允许您将样品直接放置在光罩上。合上仪器盖后，根据您的特定需求设置曝光参数，即可启动曝光过程。 | |
3. 可选：使用µ-Slides和µ-Dishes定位引导 使用µ-Dish和µ-Slide专用支架，可以引导样品放置，从而在光罩上实现快速、准确且可重复的定位。 | 4. 可选：使用下压架(Downholders)最小化间隙 针对µ-Slides，可以使用专用的下压架配合仪器内置的紧固件，将样品轻柔地压在光罩上。这种组合方式可以减小样品与光罩之间的空气间隙，从而获得最佳的曝光效果。
注：µ-Slide专用下压架属于可选附件，需另行购买。请参考下表获取产品货号及更多信息。 |
5. 可选：使用孔板插片(Well Inserts)减少体积并消除弯液面效应 针对µ-Slide的专用孔板插片可显著减少开放式孔（µ-Slide 2、4和8孔载玻片）中的样品体积并消除弯液面现象。这有助于节约珍贵的试剂，并最大程度地减少因弯液面曲率导致的潜在伪影。
注：孔板插片属于可选附件，需另行购买。请参考下表获取产品货号及更多信息。 |
微光刻照射系统有哪些优势？
ibidi微光刻照射系统将微加工技术带入了每一个实验室——既经济又易于获取。它填补了3D打印与昂贵的洁净室光刻机之间的空白，能够为各类细胞培养实验快速制备样本。因此，ibidi微光刻照射系统具有以下特点：
• 高效性 – 样本制备快速且经济，设置流程极简。
• 多功能性 – 365 nm紫外光支持广泛的光图案化和微加工应用。
• 灵活性 – 紧凑的台式系统，，适合在细胞培养室、湿实验室甚至超净工作台内使用。
• 易用性 – 操作简单，曝光时间和强度均可调节——无需任何软件或编程
• 可重复性 – 提供高精度、均匀的曝光，确保实验结果一致可靠。
这是个动态图 通道内通道结构：利用ibidi微光刻照射系统及光交联PEG-降冰片烯（PEG-NB）水凝胶，在µ-Slide I 0.4 Luer中制备而成。通过注入蓝色食用色素，可清晰观察到特斯拉阀（Tesla valve）形状的水凝胶通道。 | 流体障碍物：利用ibidi微光刻照射系统在GelMA水凝胶中制备出流体障碍物。通过对梯形障碍物进行交联并接种人脐静脉内皮细胞（HUVEC），模拟了带有流道收缩的血管模型。（完整方案请参考“实验应用”栏目中的文档Application Note 74） |
微图案化实验： 在带有PLL-PEG钝化的µ-Dish 35 mm (high ibiTreat)中使用ibidi微光刻照射系统创建。图案为直径 200 µm、间距1500 µm的圆形，并使用荧光标记纤连蛋白（HiLyte 647，红色）进行可视化。左图：µ-Dish整个生长区域概览。中图：图案化表面的细节视图。右图：接种在图案上的MDA-MB-231细胞，在接种后2小时内显示出对特定几何形状的精准贴壁。（完整方案请参考“实验应用”栏目中的文档Application Note 73）
SU-8光刻胶母版：使用ibidi微光刻照射系统创建的带有结构化SU-8光刻胶层的3英寸硅晶圆片扫描电子显微镜（SEM）图像，作为微观结构的PDMS母模。黄色标注表示这些结构的直径和中心间距，蓝色标注则标示了它们的长宽比。（完整方案请参考“实验应用”栏目中的文档Application Note 75） | 这是个动态图 内皮细胞迁移：在µ-Slide VI 0.4 中，内皮细胞（HUVECs）在10 dyn/cm²的剪切应力下培养3天，随后通过ibidi微光照射系统进行紫外线照射，制造出一条450 µm宽的“光学创伤”区域。恢复灌流后，通过10小时的延时摄影观察到细胞从两侧向中心迁移并闭合缺口，最终恢复为单层汇合状态。（完整方案请参考“实验应用”栏目中的文档Application Note 76） |
大鼠成纤维细胞迁移：对大鼠成纤维细胞进行“光学创伤”处理。通过ibidi微光照射系统对200 µm的特定区域进行光照，导致该区域活细胞被去除。在24小时内，迁移的细胞重新填满了受损区域，并形成了新的汇合单层。（完整方案请参考“实验应用”栏目中的文档Application Note 76）
这是个动态图 NIH-3T3细胞球形成： 细胞接种于µ-Slide VI 0.4通道内200 µm的RGD图案上，在40小时内形成球状体。这些图案均由ibidi微光刻照射系统生成。（完整方案请参考“实验应用”栏目中的文档Application Note 72） | 水凝胶微加工：利用ibidi微光照射系统，直接在µ-Slide VI 0.4中将含有可剪切多肽序列的PEG-NB水凝胶进行交联加工。图中为伪彩色显示（原凝胶颜色为黄色，此处显示为粉色）。（更多信息请参阅“Self-organized homogenization of flow networks”）。图片来自Charlott Leu, Soft Matter Physics, LMU, Munich. |
借助微光刻照射系统和您自制的光罩，您可以创建专为您的科研量身定制的精确2D和3D微环境。它使您能够在预期的位置以预期的方式，实现空间受控的聚合、交联或表面功能化。
1. 下载合适的模板。（请在“实验应用”栏目下方的适用于µ-Slides和µ-Dishes的光罩模板处下载模板文件。） 2. 设计阶段：使用掩模版布局软件（如LayoutEditor、KLayout或类似工具）进行设计。如需指导，请参考“实验应用”栏目中的文档Application Note 81: Photomask Layout Creation for the ibidi Micro Illumination System (PDF)，其中提供了使用KLayout的分步操作流程。 3. 订购阶段：按照说明书中提供的规格，向您选择的供应商订购光掩模。
资源辅助：ibidi提供模板文件以帮助您创建自己的光罩设计。这些.GDS文件包含了所有必要的图层，涵盖了光罩布局以及µ-Slide的有效孔板或通道区域。 | 请在“实验应用”栏目下方的适用于µ-Slides和µ-Dishes的光罩模板处下载模板文件。 |
ibidi演示光罩的布局
随系统提供的µ-Slide 8 Well high八孔高壁腔室载玻片演示光罩的几何形状：cir = 圆形，sqr = 正方形，lin = 线条，pit = 间距。所有数值单位均为微米(µm)。
1 | 2 | 3 | 4 |
5 | 6 | 7 | 8 |
可选配件 | 下压架(Downholders) | |||||||||||||||||||||||||||||||
| 下压架 (Downholders)：下压架通过减小光罩表面与µ-Slide之间的距离，实现近距离紫外曝光，从而确保最佳的实验结果。这些µ-Slide专用下压架属于可选附件，需另行购买。请查阅上表获取对应的产品货号。
这是个动态图
孔板插片(Well Inserts)：µ-Slide专用孔板插片可减少开放式孔板（µ-Slide 2, 4, 8 Well high）的体积并减少弯液面的形成。这些插片有助于节省珍贵的试剂，并最大程度地减少由弯液面效应引起的潜在伪影。孔板插片属于可选附件，需另行购买。请查阅上表获取对应的产品货号。
|

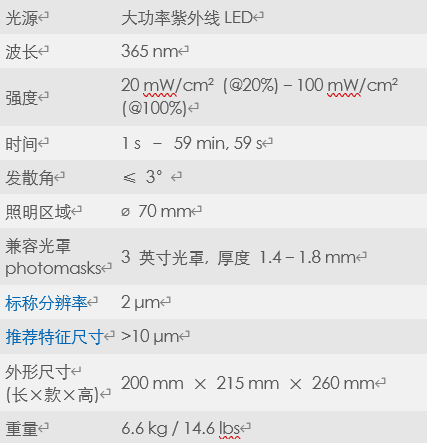

理论上，在理想条件下，该系统的衍射极限标称分辨率为2 µm。所谓“理想条件”是指：光罩与化学反应面直接接触、化学反应层极薄，且化学反应瞬时完成且无扩散现象。但在实际实验设置中，为了获得更稳定的结果，我们建议设计的特征尺寸>10 µm。
