使用我们的 TS-4MPER 恒温载物台,可使显微镜玻片或培养皿内的样本温度保持在 -20 至 +100 °C间的任何温度。设置简单,控制器会保证载物台的温度浮动范围在0.1 °C内。
TS-4MP 是热电(珀尔帖效应)装置,无可拆卸部件。无需使用 CO2 或液氮进行制冷。只需交流电和连续的水流进行操作。有2种型号:
范围:TS-4MP -20 至 +60 °C
TS-4MPER -20 至 +100 °C
TS-4MP 包含载物台、控制器和可选的泵组件:

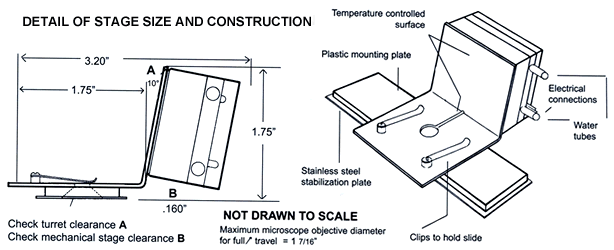

载物台为镀镍铜材质,并在一侧(参见图片)设有热电组件。塑料基座与玻璃片尺寸和厚度相同,适用于显微镜的医疗载物台,与载玻片使用方式相同。保温载物台因此可通过正常机械 载物台控制根据光进行移动。金属片中间的漏洞可允许光通过。
因 Peltier 对载物台的制冷产生的多余热量需要用水带走。两支水管自我封闭连接以防止溅出。可使用来自水龙头的流动水。如果水龙头的流动水不易获取,我们的水泵和水箱装置,PTU-3(见第 21 页)结构紧凑、便于使用。
安装在载物台上的感应器可提供温度监控以控制目标温度,并监控安全。安全感应器可阻止过热情况以防制冷流水供应或其他故障带来的失败。
载物台的热电组件控制器可在 5 伏直流电的情况下产生较大 10 安培的电流。当载物台需从加热转变至制冷时,或相反状况时,输出极性会自动转换。在调整所需温度过程中,SV 数字显示器会显示控制温度的选定,同时 PV 显示器会读出实际温度。
TS-4MP 的测温电路也可在独立温度计中使用,可同提供的微探针或任何其他类型的 T 型热电偶传感器一同使用。单独的热电偶微探针于 TS-4 中提供。
自选水泵和水箱装置(PTU-3,见第 21 页)与控制器后方的辅助 AC 输出装置连接。水箱可提供充足的循环,以保持载物台两双。所有水连接装置都配有自封装。
TS-4MP的使用
标准 TS-4 保温载物台可适用于多数显微镜,而且跳帧机械载物台控制。在表面的弹簧夹可用来将载玻片固定在保温载物台上。控制器有两个显示器。控制温度可由控制器前方的按钮进行调整。温度选择可在 SV 数字显示器上显示。实际温度在 PV 显示器上显示。
特点
|
将样本温度保持在 -20 至 +100 °C之间
|
数码显示设定和操作温度
|
控制范围在 0.1 °C内
|
符合大多数显微镜
|
内置电子温度计
|
稳固载物台技术,无移动部件
|
