    活细胞工作站ibidi载物台培养箱(CO2)，多孔板型–12724

    货号：12724

    活细胞工作站ibidi Stage Top Incubator载物台培养箱系列产品

    µ-Pattern

    货号

    产品名称

    描述


    12724

    ibidi 载物台培养箱
    (CO2)，多孔板型    （活细胞工作站）

    ibidi Stage Top Incubator Multiwell Plate, CO2–Silver Line: ibidi Temperature Controller–Silver Line, Incubation Chamber Multiwell Plate–Silver Line, with Heated Plate with Heated Glass Bottom for K-Frame stage (160 mm x 110 mm) and Heated Lid, ibidi Gas Mixer, CO2–Silver Line, Humidifying Column


    12726

    ibidi 载物台培养箱
    (CO2/O2)，多孔板型    （活细胞工作站）

    ibidi Stage Top Incubator Multiwell Plate, CO2/O2–Silver Line: ibidi Temperature Controller–Silver Line, Incubation Chamber Multiwell Plate–Silver Line, with Heated Plate with Heated Glass Bottom for K-Frame Stage (160 mm x 110 mm) and Heated Lid, ibidi Gas Mixer, CO2/O2–Silver Line, Humidifying Column


    12720

    ibidi 载物台培养箱
    (CO2)，载玻片/培养皿型    （活细胞工作站）

    ibidi Stage Top Incubator Slide/Dish,CO2–Silver Line: ibidi Temperature Controller–Silver Line, Incubation Chamber Slide/Dish–Silver Line, with Heated Plate in multiwell format and Heated Lid, Slide Holder, Dish Holder, ibidi Gas Mixer, CO2 – Silver Line, Humidifying Column


    12722

    ibidi 载物台培养箱
    (CO2)，载玻片/培养皿型    （活细胞工作站）

    ibidi Stage Top Incubator Slide/Dish, CO2/O2–Silver Line: ibidi Temperature Controller–Silver Line, Incubation Chamber Slide/Dish–Silver Line, with Heated Plate in multiwell format and Heated Lid, Slide Holder, Dish Holder, ibidi Gas Mixer, CO2/O2–Silver Line, Humidifying Column
    • 详情
    • 参数
    • 实验应用
    • 产品说明书
      •

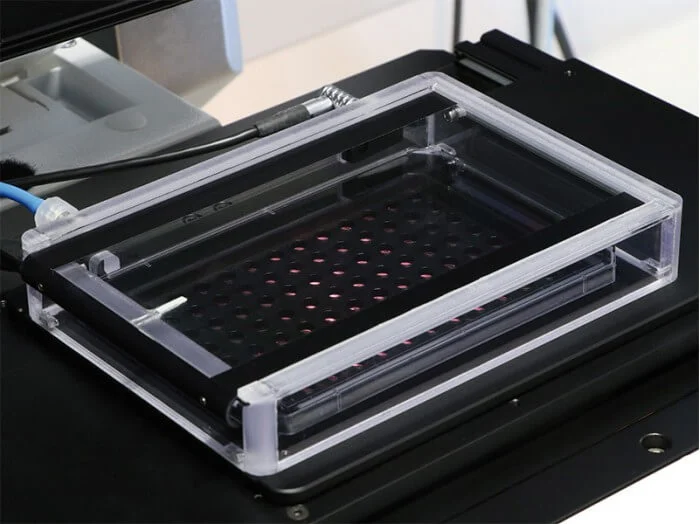

    • ibidi载物台培养箱(CO2)，多孔板型（ibidi Stage Top Incubator Multiwell Pleat, CO2–Silver Line）

      这是一款适用于任何倒置显微镜高通量活细胞成像的载物台培养箱，具备精准的温度调节、主动湿度控制和CO2调控功能

      · 可轻松安装于配备K型框架接口（160毫米 X 110 毫米）的倒置显微镜

      · 是显微镜上进行长期生理学实验的理想选择：其快速、反馈式湿度控制能有效防止培养液蒸发

      · 培养腔内热量分布均匀，且无冷凝产生

      · 特别适合在使用电动载物台进行多孔板高通量活细胞成像时使用


      本系统包括:

      ·  ibidi Gas Incubation System CO2–Silver Line（货号:11921）CO2气体培养系统

      ·  ibidi Heating System Multiwell Plate–Silver Line（货号:12150）多孔板加热系统

      应用

      ibidi载物台培养箱(ibidi Stage Top Incubators–Silver Line)非常适合需要在显微镜上进行生理条件的活细胞成像实验。

      该系列产品通过结合ibidi气体培养系统（ibidi Gas Incubation System）和ibidi加热系统（ibidi Heating System）能够精准控制显微镜下的关键参数，如温度、湿度和CO2浓度，从而获得可重现的实验结果，例如：

      ·  趋化性实验

      ·  血管生成实验

      ·  细胞迁移实验

      ·  伤口愈合实验

      ·  增殖实验

      ·  流动条件下的细胞培养实验

      ·  低氧和耗氧实验（仅限ibidi多孔板CO2/O2 培养箱(ibidi Stage Top IncubatorMultiwell Plate,CO2/O2–Silver Line(货号:12726))

      ibidi载物台培养箱(ibidi Stage Top Incubators–Silver Line)专为需增强聚焦稳定性的高分辨率成像应用而优化，例如：

      ·  荧光显微镜

      ·  共聚焦显微镜

      ·  微分干涉相差显微镜(DIC)

      ·  油浸显微镜

      规格

      请在ibidi CO2气体培养系统（ibidi Gas Incubation System CO2–Silver Line（货号:11921））和ibidi加热系统（ibidi Heating System Multiwell Plate–Silver Line（货号:12150））的产品参数页面查阅各单个组件的详细规格。

      技术特点

      ·  载物台培养器，可在显微镜下为细胞提供具备精准控温、控湿及CO2调控的长期生理培养环境

      ·  可轻松安装于配备160毫米 x 110毫米 K型框架的倒置显微镜

      ·  采用持续电流加热调控，温度与Z轴位置波动极小，实现显微镜下的超聚焦稳定性

      ·  兼职 ANSI/SLAS（SBS）标准规格（85.5 x 127.5mm2）的多孔板，包括 ibidi µ-Plates  多孔板系列

      ·  主动反馈控制湿度调节（ibidi特有的湿度控制技术），湿度传感器集成于加热盖，贴近样品精确测量，有效防止培养腔内蒸发

      ·  另提供带CO2和O2调控版本，用于缺氧和耗氧实验：ibidi载物台培养箱 (CO2/O2),多孔板型（ibidi Stage Top Incubator Multiwell Plate,CO2/O2–Silver Line（货号:12726））

      ·  优化的热量分布，确保培养腔加热盖上无冷凝干扰，获得清晰明亮的图像

      ·  适用于微分干涉相差显微镜(DIC)

      ·  包含外置温度传感器（例如，用于系统校准时测量样品温度）

      ·  为CO2提供精确可靠的气体培养环境

      ·  使用加压空气产生气流（无振动）

      ·  可选配空气气压发生器（适用于无法获得加压空气的场合）

      ·  线缆数量减少，操作更简便

      ·  配备IncuControl软件，可通过笔记本电脑控制仪器并记录数据

      ·  另提供：ibidi载物台培养箱(CO2),载玻片/培养皿型（ibidi Stage Top Incubator Slide/Dish, CO2–Silver Line（货号:12722））适用于载玻片或培养皿低通量活细胞成像

      ibidi载物台培养箱（ibidi Stage Top Incubators–Silver Line）的原理

      细胞对环境的变化极为敏感。温度、湿度/蒸发以及CO2/O2浓度等因素会显著影响细胞培养实验的结果。因此，在进行活细胞成像实验时，保持显微镜载物台上的最佳条件对于获得生物学相关且可重复的结果至关重要。

      ibidi载物台培养箱结合了ibidi加热系统（ibidi Heating System–Silver Line）和ibidi气体培养系统（ibidi Gas Incubation System–Silver Line）。


      ibidi加热系统为高分辨率活细胞显微镜成像创造稳定且均一的温度。它可适配于配备通用多孔板安装框架的倒置显微镜载物台。当放置在ibidi加热腔内时，在显微镜上的活细胞成像实验期间，细胞培养容器可保持在稳定、设定的温度下。

      ibidi气体培养系统为ibidi加热系统等载物台培养箱提供湿润且富含CO2的空气。气体混合物持续流经载物台培养箱，确保最大湿度和碳酸氢盐缓冲液的理想pH值。

      对于低氧（缺氧）实验，ibidi载物台培养箱（CO2/O2）（ibidi Stage Top Incubators, CO2/O2–Silver Line）可精确控制细胞培养容器中的氧气浓度。环境O2浓度可在1%–21%范围内进行调节，并可轻松适应实验需求。




       系统总览

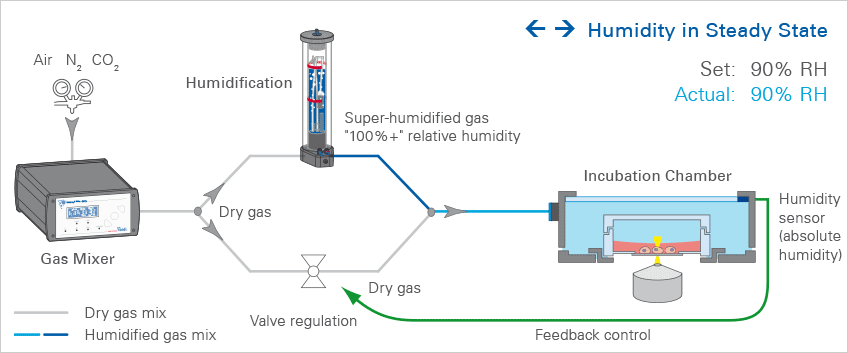

       避免蒸发：使用ibidi特有的湿度控制技术


      干燥气体和加湿气体的比例由实际湿度和预设湿度决定，并通过反馈机制进行控制。在稳态系统（例如，当设定相对湿度和实际相对湿度均为90%时）中，加湿气体和干燥气体的混合物进入ibidi Stage Top Incubator载物台培养箱。

      细胞行为受到培养基成分（如盐和营养物质）变化的强烈影响。细胞培养容器中的任何蒸发都会以不确定的方式增加培养基中的物质浓度。因此，创造理想的湿度条件——尤其是在活细胞成像期间——有助于避免蒸发，从而实现可重复的实验条件。

      ibidi载物台培养箱（ibidi Stage Top Incubators–Silver Line）采用ibidi特有的湿度控制技术。这项独特技术在气体混合物进入载物台培养箱之前，以快速可靠的方式主动对其进行加湿。 ibidi湿度控制可实现接近“真实”90–95%的非常高湿度值，从而为细胞提供最具重现性的环境条件。此外，与其他系统不同，该系统的湿度传感器位于样品附近，使测量结果更能反映样本/细胞的直接环境。

      通过使用绝对湿度而非相对湿度进行反馈控制，ibidi载物台培养箱（ibidi Stage Top Incubators–Silver Line）能够对培养腔室内的相对湿度(RH)进行更精确地调节。由于相对湿度与温度高度相关，通过测定绝对湿度可以补偿湿度传感器与样本之间可能存在的任何温差。

      使用ibidi湿度控制系统可确保培养腔内保持恒定且极高的相对湿度水平——与标准细胞培养箱内的条件完全相同。这能可靠地防止蒸发，而避免蒸发正是获得无伪影活细胞成像结果的关键之一。

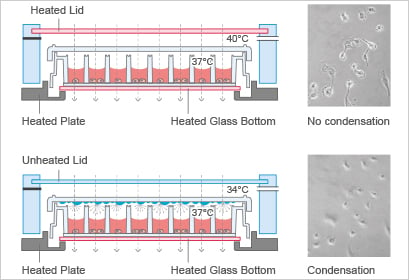

      无冷凝、成像更清晰

      ibidi载物台培养箱（ibidi Stage Top Incubators–Silver Line）的加热盖温度独立控制并均匀分布，从而解决了活细胞成像过程中常见的冷凝问题。

      通过将培养箱盖加热至高于培养板的温度（例如40°C），形成垂直温度梯度。该梯度和主动湿度控制，可防止细胞培养容器盖板上出现凝结现象，这对获得无干扰的高质量显微镜图像至关重要。加热板将样品温度维持在恒定的37°C。




      稳定且均匀的温度

      ibidi载物台培养箱（ibidi Stage Top Incubators–Silver Line）能确保培养腔室内的温度得到精确控制且高度稳定，并在细胞培养容器的各个孔中实现均匀分布。温度通过连续电流进行控制，能够有效地防止位置漂移，因而非常适合需要稳定聚焦的高分辨率活细胞显微成像。

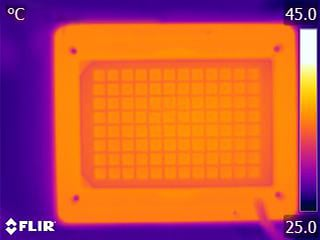

      在ibidi多孔板加热系统（ibidi Heating System Multiwell Plate–Silver Line）孵育过程中，µ-Plate 96 Well Black 96孔板内温度分布稳定且均匀。图像由FLIR热成像仪采集。

      氧气耗竭/缺氧

      在正常大气压下，氧气（O2）浓度约为20–21%。然而，在健康的人体组织和血液中，氧气水平要低得多。氧气浓度的变化是人体正常生理系统的一部分，范围从肺泡中的14%到外周组织中的5%。

      在病理情况下（如缺氧），氧气水平可能更低。缺氧尤其常见于肿瘤组织，其特点是氧气水平显著偏低，范围大约在4%至最低低于0.5%之间。

      ibidi载物台培养箱(CO2/O2)，载玻片/培养皿型（ibidi Stage Top Incubator Slide/Dish, CO2/O2–Silver Line）可精确控制培养室腔内的氧气水平，范围在1%至21%之间，为在缺氧条件下进行活细胞成像实验提供了理想解决方案。

      参考文献：
      McKeown SR (2014) Defining normoxia, physoxia and hypoxia in tumours-implications for treatment response. Br J Radiol 87(1035):20130676. 10.1259/bjr.20130676.



      几种组织类型中的氧分压（1 kPa ≙气体混合物中1% ≙7.5 mmHg）

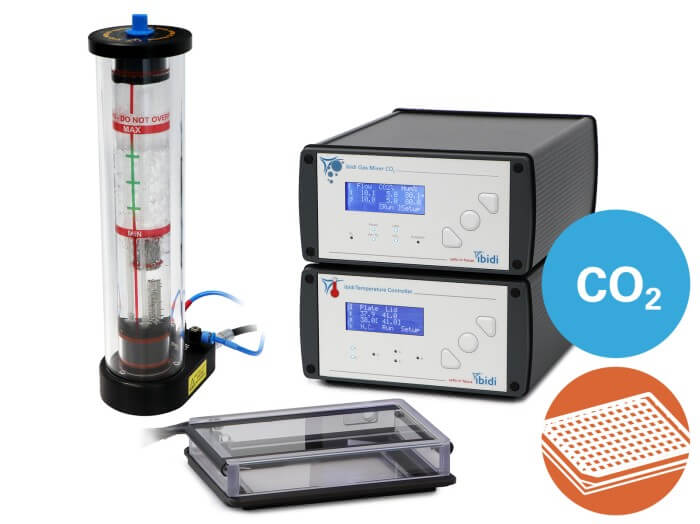

      ibidi Stage Top Incubatorh Multiwell Plate, CO2

      活细胞工作站ibidi载物台培养箱(CO2)，多孔板型的配置


      ibidi Heating System Multiwell Plate – Silver Line 多孔板加热系统

      · 便捷安装：可轻松安装于配备160毫米 x 110毫米 K 型框架的倒置显微镜上

      · 卓越稳定性：显微镜观察时实现卓越对焦稳定性和XY轴稳定性

      · 清晰成像：通过优化热分布，避免盖板凝结干扰，呈现清晰图像

      · 广泛兼容：兼容 ANSI/SLAS（SBS）标准规格（85.5×127.5mm²）的多孔板，包括ibidi µ-Plates多孔板系列


      ibidi Gas Incubation System, CO2 – Silver Line CO2气体培养系统

      · 防止蒸发：通过特有的、反馈控制的湿度调节，在载物台培养箱内保持恒定、非常高的相对湿度(RH)水平

      · 精确可靠的气体培养：提供精确可靠的CO2气体培养环境（也提供用于低氧实验的CO2/O2版本）



    •  ibidi Gas Incubation System CO2–Silver Line（货号:11921）



      活细胞工作站 ibidi Heating System Multiwell Plate多孔板加热系统–Silver Line（货号:12150）

      Temperature Controller – Silver Line温度控制器

      尺寸

      90 x 170 x 230 mm³

      重量

      1.75 kg / 3.86 lbs

      外部电源

      AC 100–240 V, 50/60 Hz, 2 A



      Incubation Chamber Multiwell Plate–Silver Line多孔板孵育箱

      温度控制范围

      比环境温度高5度（最低 18°C）至45°C

      温度稳定性

      +/- 0.2°C

      温度均匀性

      +/- 2°C

      尺寸

      160 x 130 x 30 mm³
      (fits 160 x 110 mm2 K-frames)

      匹配细胞培养容器

      采用ANSI/SLAS(SBS)标准格式的多孔板，包括ibidi µ-Plates(85.5 x 127.5 mm²)

      总量

      430 g / 0.95 lbs

      进气口

      Female Luer connector with Luer lock
      带鲁尔接口的母鲁尔接头

      冷疑器工作距离

      ≥ 26 mm

      物镜工作距离

      > 1 mm for multiwell plates with a 180 µm coverslip bottom (e.g., µ-Plate 96 Well Black)

      > 2 mm for multiwell plates with a thick bottom
